Владимир, хочу перед выездом нажать кнопку, чтобы к моему приезду был тёплый бассейн. Дом далеко, ехать 8 часов.
Казалось бы, простой запрос. Одна кнопка, одна функция. Но первый же мой выезд на участок перечеркнул все простые решения. Нет мобильной связи. Нет газа. Нет даже уверенности в стабильном электроснабжении. Дом строился из клееного бруса, где каждый кабельный канал, можно сказать — на вес золота.
Вместо задачи «включить бассейн» появилась новая: как создать автономную, экономичную и надёжную систему управления для дома, в котором живут на выходных? Это моя история о том, почему иногда одна кнопка требует целой философии автоматизации. Читайте дальше, и вы узнаете все подробности проекта.
В процессе составления первых вариантов коммерческого предложения подоспели проекты систем отопления, вентиляции, дизайн-проект, и стало очевидно, что дому потребуется полноценная автоматизация.
Необходимо управлять обычными светильниками и светильниками с DALI-интерфейсом, моторизованными приводами штор и жалюзи, конвекторами отопления с принудительной конвекцией, тёплыми полами, кондиционерами и вентиляцией.

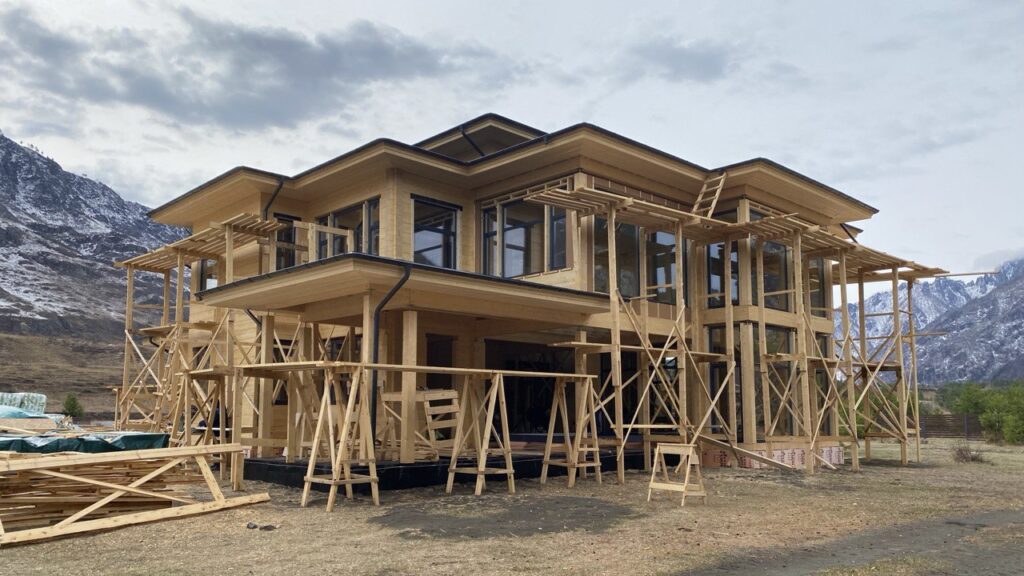

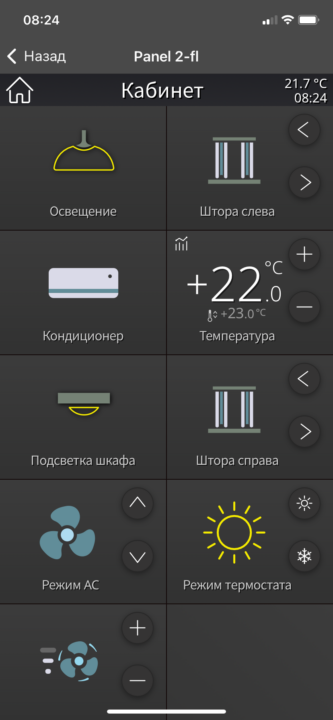

Особенностью домов из клееного бруса является изготовление кабельных каналов во время сборки стен, что ограничивает количество кабеля, который можно подвести к выключателям. Это было серьёзным аргументом отказаться от пультов для каждой из инженерных систем, и сосредоточить весь функционал по управлению инженерными системами дома в сенсорных панелях.
Автоматизация загородного дома была реализована на шине KNX. Этот стандарт поддерживают сотни производителей, что позволяет организовать полноценное управление практически любым устройством, начиная с лампочки накаливания и заканчивая приточно-вытяжной вентиляцией. Базовые устройства всегда есть в наличии у дистрибьюторов, что даёт возможность оперативно провести ремонт или модернизацию.
Пока в доме проводили внутренние работы, к участку подвели оптический кабель. Появилась возможность организовать полноценное удалённое управление и контроль за домом, через интернет.
В дополнение к дистанционному включению подогрева бассейна Заказчик получил возможность:

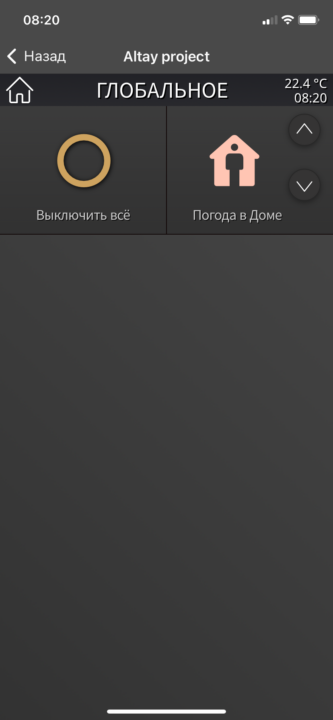

- централизовано выключать и управлять освещением;

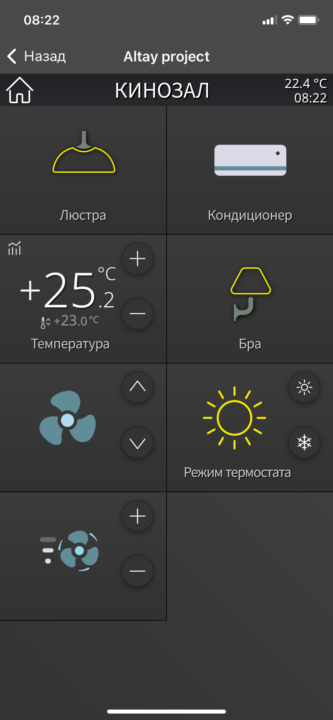

- переводить системы отопления и кондиционирования в три режима:
- Комфорт: «все дома» — температура в доме поддерживается на уровне 23-24 градуса;
- Ожидание: «все на прогулке» — температура опускается до 20-21 градуса;
- Эконом: «все на работе» — когда большинство инженерных систем отключается, а температура в доме поддерживается на уровне 14-15 градусов.

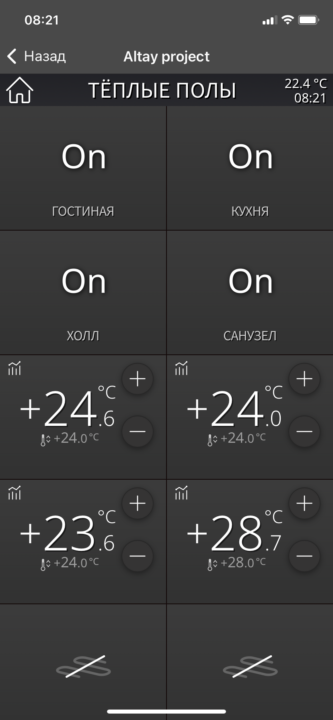

При этом есть возможность индивидуального (зонального) регулирования температуры для жилых помещений. Это пожалуй самая интересная экономическая часть прозрачного управления с помощью KNX. Например, если все в гостиной, то спальни в режиме «ожидания» или наоборот. Здесь стоит сказать, что снижение температуры на 1 градус даёт экономию энергоресурсов на 6%. В данном случае дом отапливается электричеством.

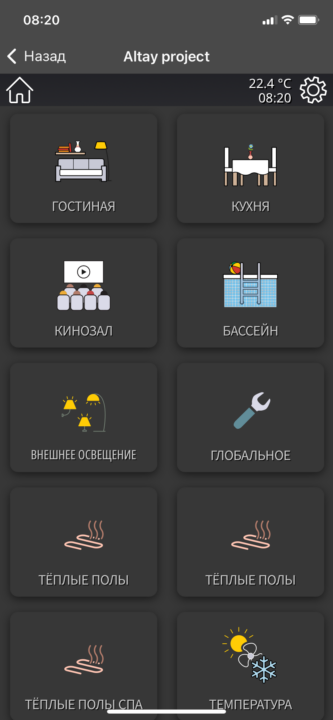

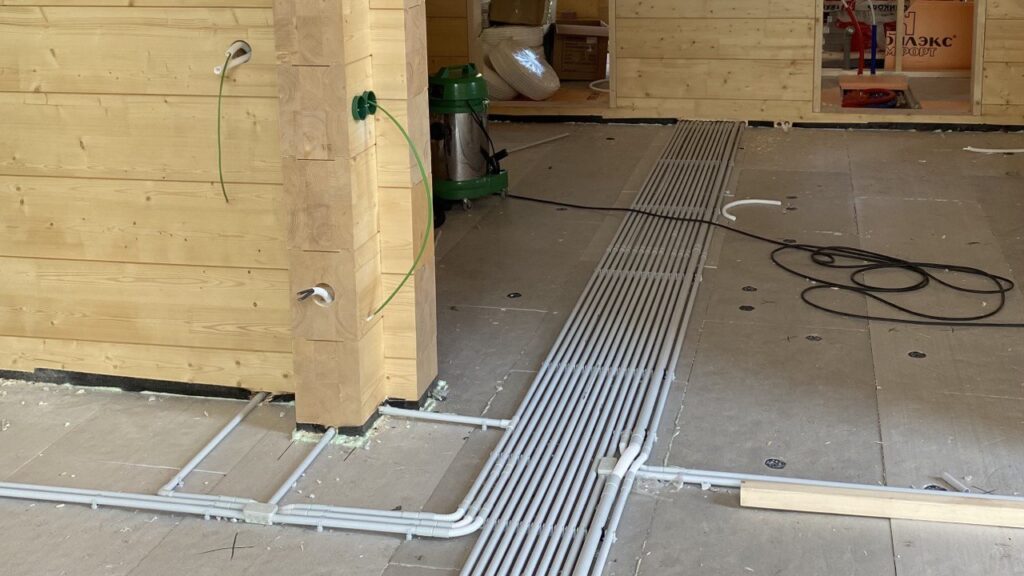

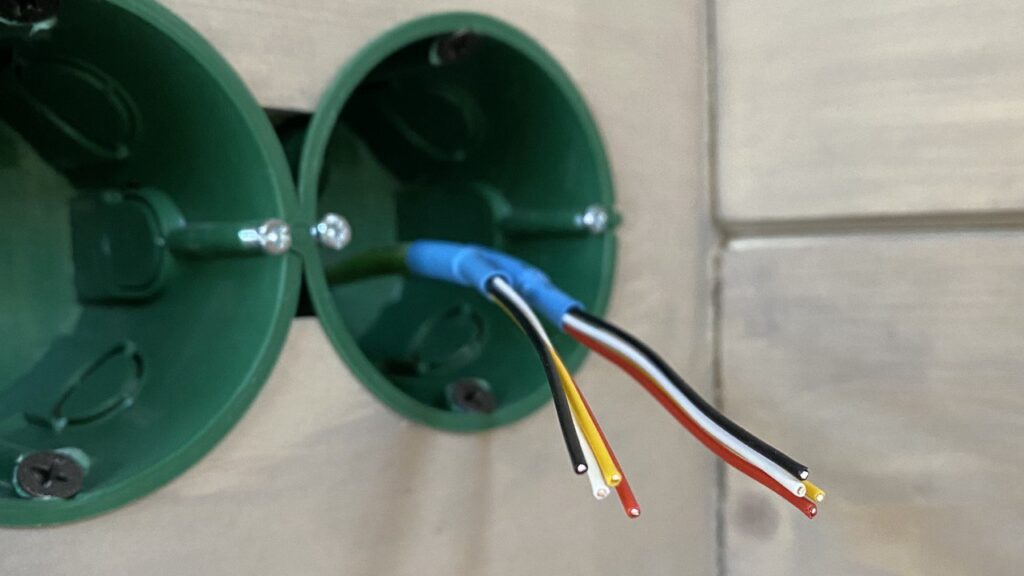

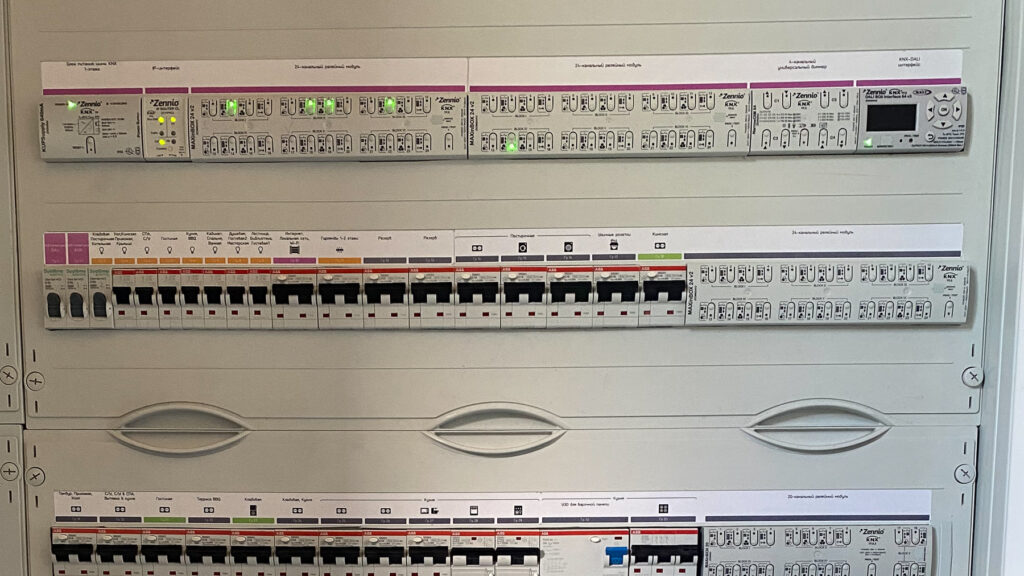

Использование сенсорных панелей и KNX-выключателей, позволило разгрузить стены от большого количества пультов управления и главное проводов. В стенах преимущественно проходят слаботочные кабели до 29VDC. Большинство силовых трасс проходит в стяжке пола. Размещение всего коммутирующего оборудования в электрическом шкафу позволило минимизировать количество распределительных (распаечных) коробок в доме, что в целом положительно сказалось на его пожарной безопасности.
Заключение: от запроса к системе
Автоматизация этого загородного дома началась с простой цели — иметь тёплый бассейн к приезду. Однако первый же выезд на участок показал, что частные решения не работают. Отсутствие связи и газа, особенности конструкции из бруса — всё это требовало системного и профессионального подхода.
Выводы, сделанные в процессе проектирования, легли в основу реализации:
- Отказ от изолированных систем. Вместо набора пультов — единая платформа KNX, которая интегрировала управление светом, шторами, кондиционерами, вентиляцией и отоплением.
- Приоритет слаботочных сетей. Ограниченные кабельные каналы в стенах определили логику: силовые линии — в стяжке, к выключателям — только слаботочные кабели. Это уменьшило количество распаечных коробок и повысило общую безопасность.
- Управление — это экономика. Появление интернета добавило удалённый контроль, но главной экономической функцией стали климатические режимы. Возможность зонально и централизованно снижать температуру в пустующих помещениях превращает автоматизацию из статьи расходов в инструмент экономии.
Таким образом, финальный результат вышел далеко за рамки исходного запроса. Получилась отказоустойчивая, ремонтопригодная и масштабируемая система. Она решает три ключевые задачи для дома выходного дня: удалённый старт комфорта, минимизация эксплуатационных расходов и безопасность за счёт простоты и прозрачности инженерных сетей.
P.S. Отвечу на вопросы в комментариях ниже.
